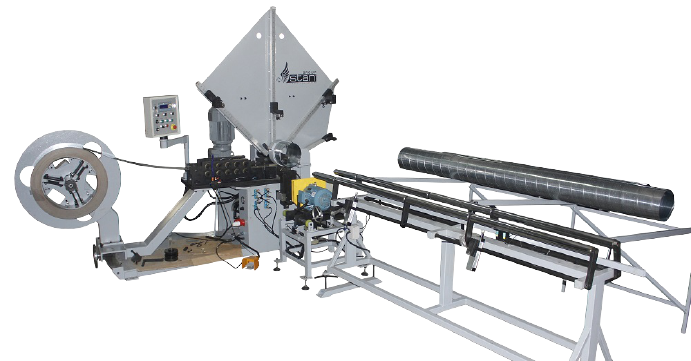

Спирально - навивной станок SBTF-1500

Производимые трубы в диапазоне диаметром 80-1500мм.

Станок спирально - навивной SBTF-1500—предназначен для производства прямых участков спирально-навивных воздуховодов. Широко применяется в производстве и сборке систем вентиляции, воздушного отопления и воздухоочистки. Производительность – до 20 000 м2/ в мес.

Каталог спирально - навивной станок SBTF-1500!

SBTF-1500

Диаметр трубы: 80-1500мм

Длина трубы: 100-9000мм

Толщина металла мм: 0.4-1.2

Габариты: 3400х2070х2720

Вес, кг: 2000

В наличии!

Все наше оборудование Вы можете приобрести в лизинг на особых условиях!

Подробности по бесплатному номеру 8(800)302-09-82, либо заполните форму заявки мы пришлем предложение на Вашу почту.

Заполните простую форму ниже прямо сейчас и получите спец предложение по лизингу!

Имя
Номер телефона *
Электронная почта *

Преимущества станка для сборки сегментных отводов

1

Снижение себестоимости готовой продукции за счет сокращения используе-мого материала

2

Широкий диапазон диаметров изготавливаемых труб

3

Удобная система автоматического управления

4

Счетчик изготавливаемых изделий

5

Возможность работы с разными материалами

6

Возможность работы с разными типами формирующих колец (гибкие и жесткие)

Комплектация станка для сборки сегментных отводов

Описание

Характеристики

Комплектация

Станок спирально - навивной SBTF-1500—предназначен для производства прямых участков спирально-навивных воздуховодов. Широко применяется в производстве и сборке систем вентиляции, воздушного отопления и воздухоочистки. Производительность – до 20 000 м2/ в мес.

1

Диаметр трубы, мм

80-1500

2

Длина трубы, мм

100 - 9000

3

Скорость движения ленты, м/мин

39

4

Система управления

Автоматическое управления, русифицированные

5

Мощность главного двигателя

5,5 кВт/380 В

6

Мощность привода отрезного устройства

4 кВт/380 В

7

Питание

380 В/50 Гц

8

Размеры, ДхШхВ, мм

3400х2070х2720

9

Вес, кг

2000

10

Ширина ленты, мм

137

11

Толщина обрабатываемого материала, мм

оцинкованная сталь  0,4 - 1,2

нержавеющая сталь  0,4 - 0.8

1

Прокатный стан для формирования замка на ленте

2

Декойлер - поворотный держатель и разматыватель рулона металлической ленты шириной 137мм

3

Система управления станком с ЧПУ (русифицированная)

4

Профилирующие ролики изготовлены из высокопрочной инструментальной закаленной стали

5

Закрывающие ролики, для герметичного закрытия сформированного «замка» с регулируемым пневмогидравлическим прижимом. Станок поставляется с комплектом сменных прижимных роликов для работы с различными толщинами заготовок.

6

Веерный держатель гибких колец оснащенный системой линеек, упоров и направляющих, для настройки необходимого диаметра изготавливаемой трубы, диапазоне диаметров 80-1500мм.

7

Отрезная система для отрезки готовой трубы в нужный размер: по выбору заказчика устанавливается абразивная дисковая пила c пневмоприводом или система с дисковым отрезным ножом для бесшумной и безотходной резки труб толщиной до 0.8мм диаметром от 200 до 1500мм.

8

Приёмный роликовый стол. На приемном роликовом столе установлены мерная линейка с концевым электромагнитным датчиком, который позволяют с высокой точностью изготавливать спирально-навивные воздуховоды необходимой длины

9

Станок оборудован системой подачи СОЖ и комплектуется насосом  и баком для СОЖ.

Помочь Вам с выбором станка спирально - навивным SBTF-1500?

Заполните форму ниже и наш специалист свяжется с Вами в течении 5-ти минут!

Со станком спирально - навивным SBTF-1500  любые сложные задачи будут Вам под силу!

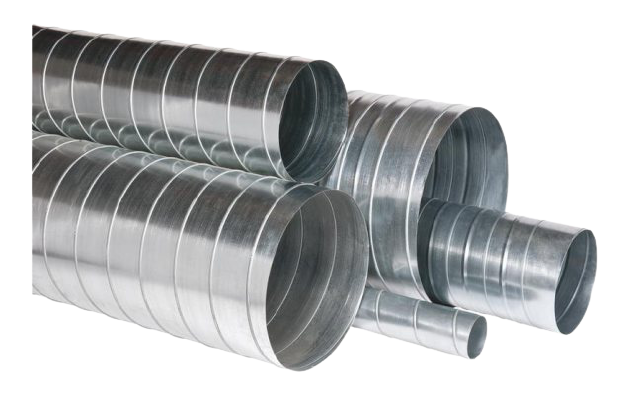

На фото показан пример изделий, которые Вы сможете сделать на данном станке!

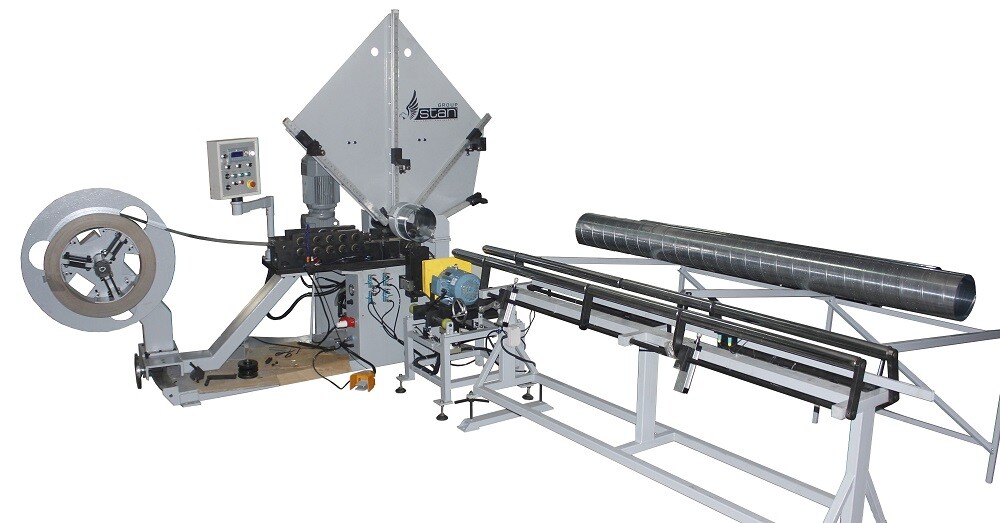

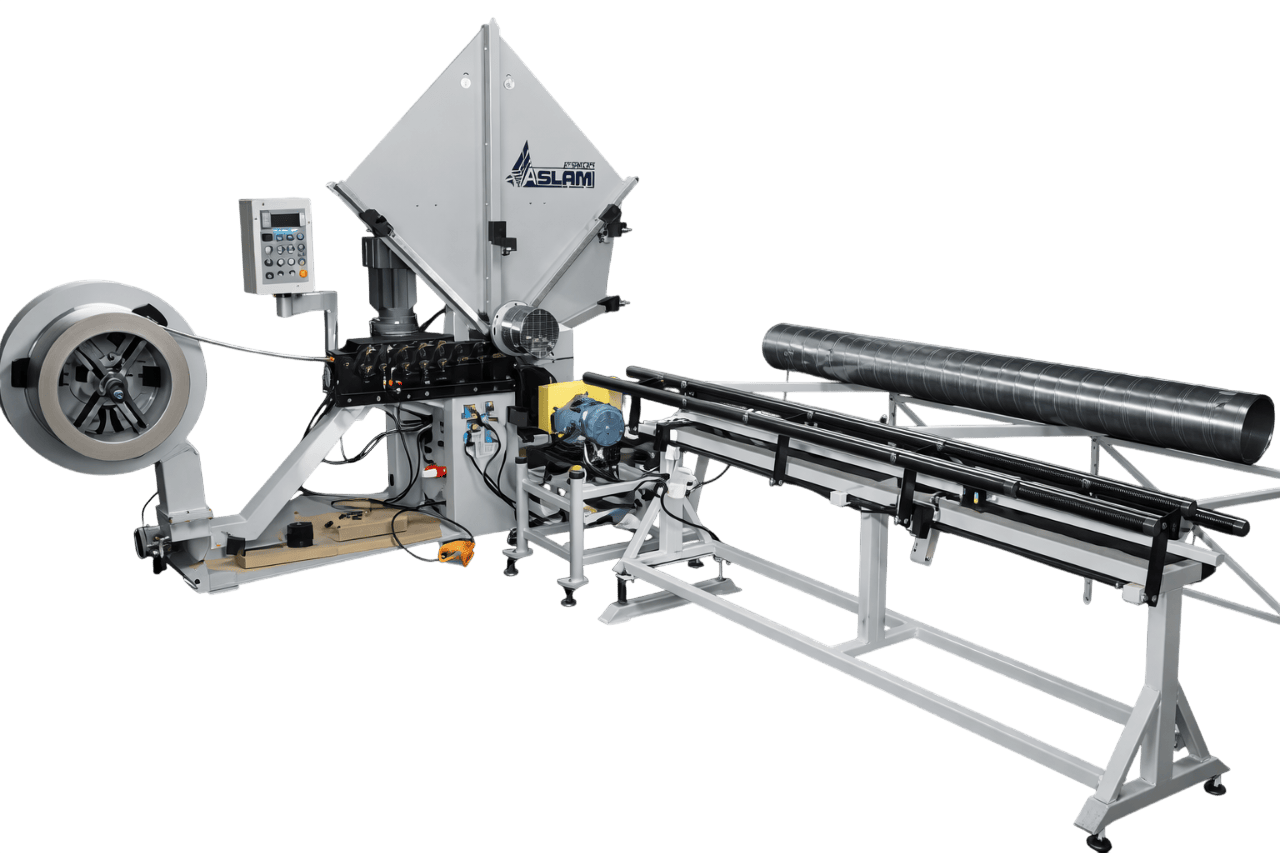

Фото станка

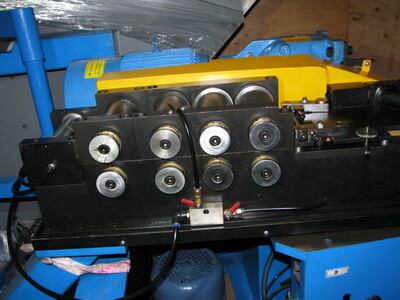

Устройство для направления и подачи ленты на одном блоке

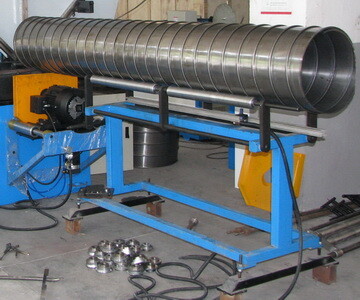

Регулируемый приемный стол для приема готовых изделий длиной до 3м

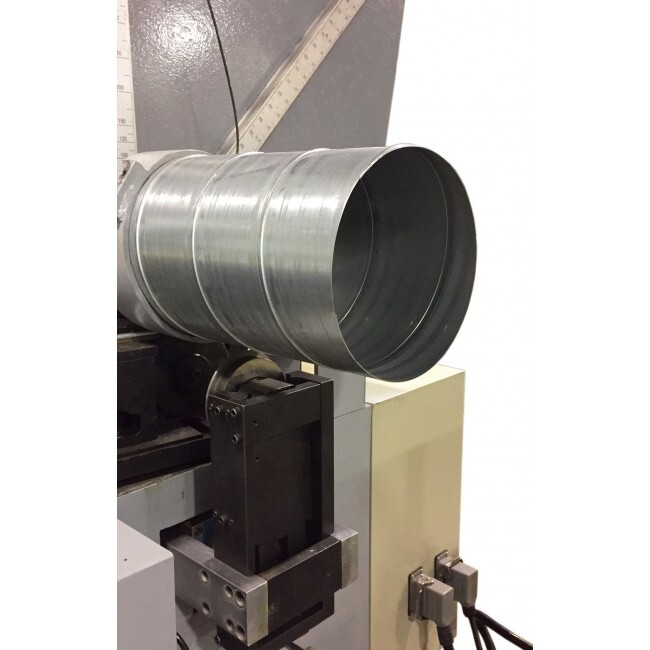

Приспособление для отрезки готовой трубы в нужный размер.

Размотчик рулонного листового металла (штрипса)

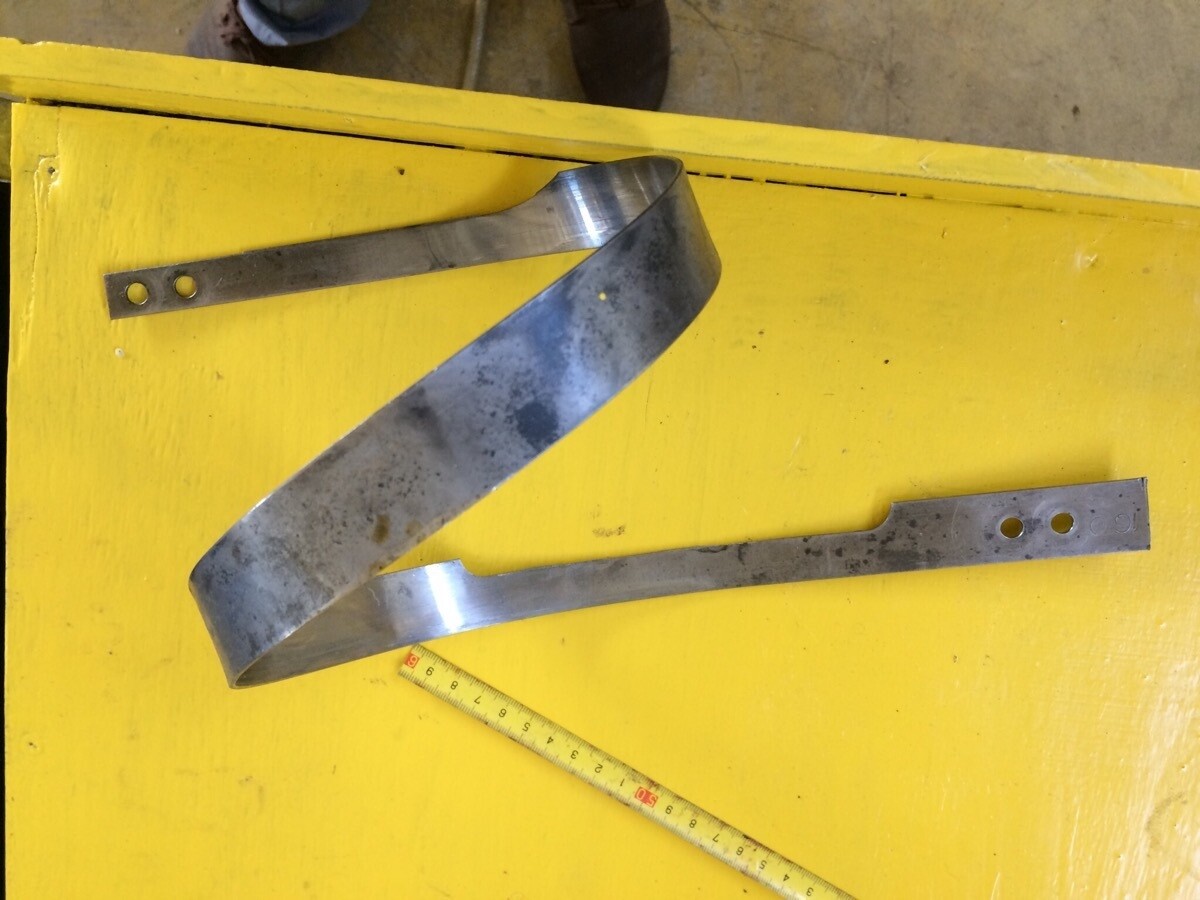

Гибкая лента (улитка) для малых диаметров

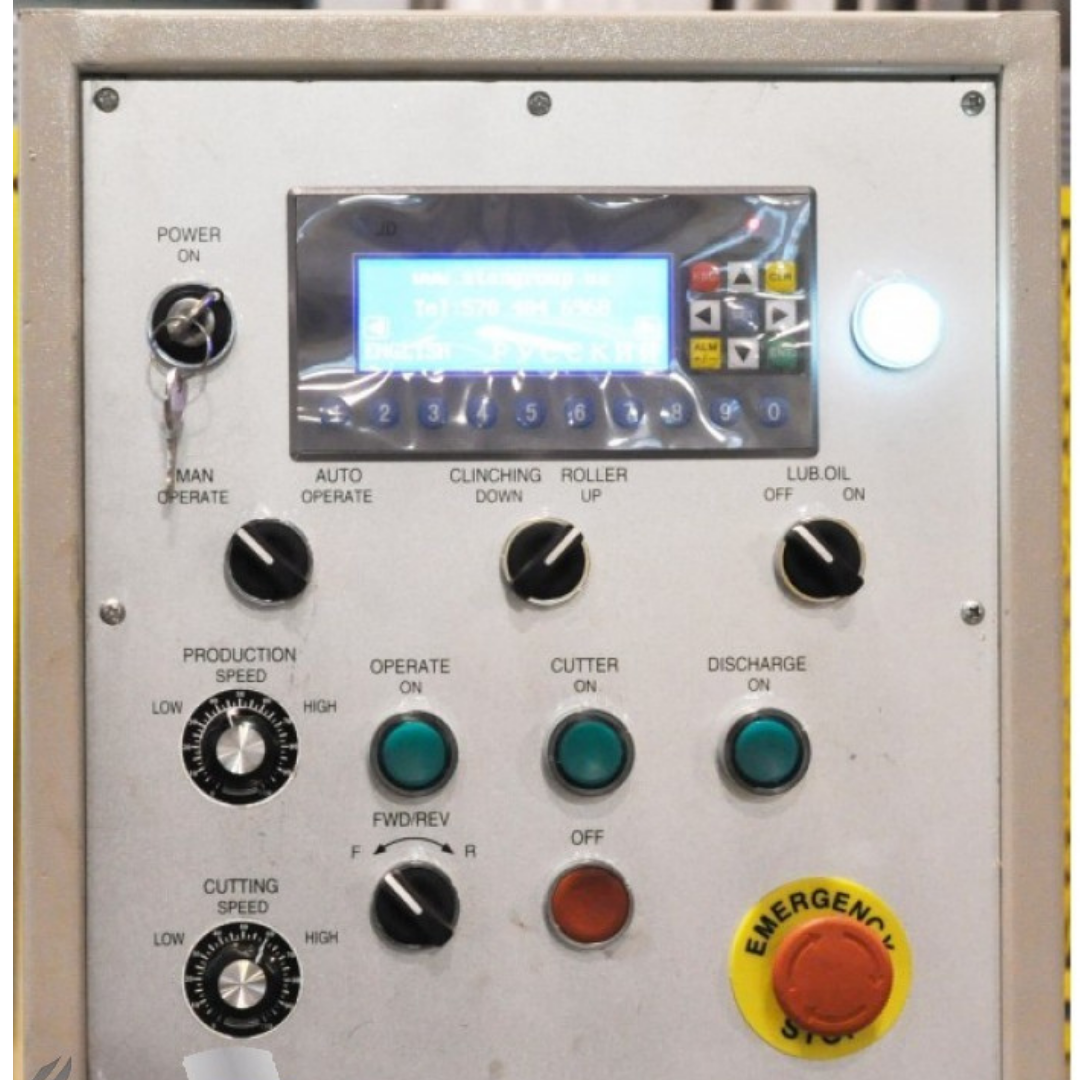

Система управления станком с ЧПУ (русифицированная)
