Станок для изготовления гофроколена круглого и квадратного сечения!

Станок для изготовления гофроколена – ценное подспорье в производственном цеху. Коленогиб рекомендуют специалисты-жестянщики для быстрого, надежного, качественного процесса изготовления гофрированных металлических труб.

Станок для гибки колена – специальное оборудование, которое применяется при обработке труб круглого и прямоугольного сечения, изготовленных из тонколистового металла. Из металлического листа подготавливают заготовки по необходимым размерам и пропускают поочередно через коленогиб.

КПД автоматического станка для гофроколена колоссален. Ведь для производства с нуля гофрированной трубы отсутствует необходимость в дополнительном оборудовании. Поскольку сварочный аппарат не используется, соответственно нет надобности приобретать лишнее оборудование и, кроме того, снижается расход электроэнергии в производственном цеху.

ПРИНЦИП РАБОТЫ

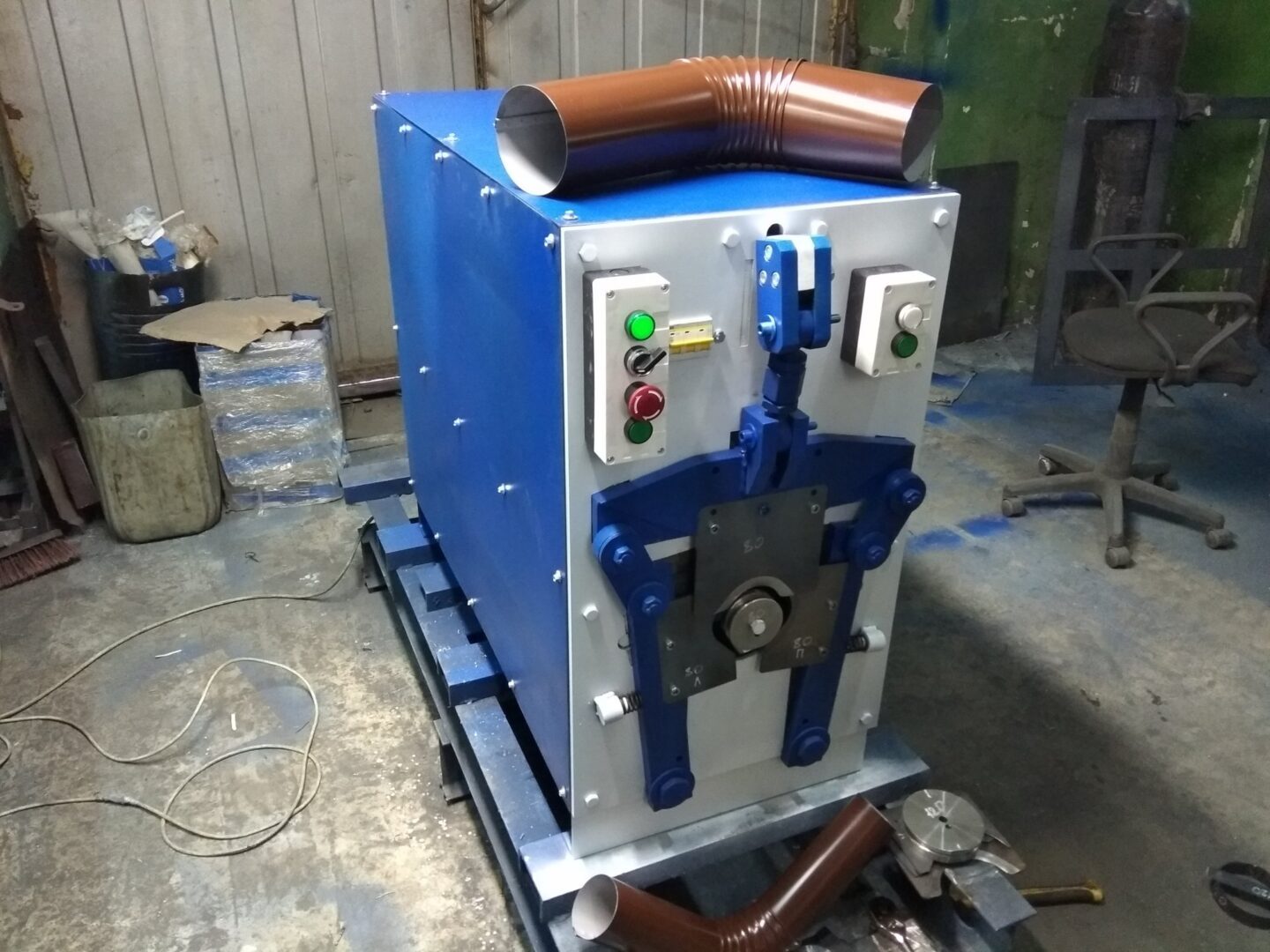

Станок выполнен из станины, на которой жестко закреплены двигатель, направляющие валы, система рычагов на лицевой стороне и механизм подачи (рычаг-рейка). При включении электродвигателя, вращение передается на эксцентрики, расположенные на валу редуктора. Внешний эксцентрик связан с системой рычагов, а внутренний толкает рейку каретки. Первым срабатывает внешний эксцентрик, передавая усилие через систему рычагов на ножи. Ножи врезаются в трубу, образуя складку.

По окончанию полного оборота ножи разжимаются, и внутренний эксцентрик через рычаг толкателя подает трубу вперед. При этом образованная складка прогибается, образуя гофр. После того как труба была сдвинута ножи снова врезаются образуя складку. Так цикл продолжается до срабатывания концевого выключателя и остановки станка.

Каталог станков для изготовления гофроколена:

ГОФРОКОЛЕНО RM-140

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.7 мм

Время изготовления 1-го гофроколена: 60 сек

Диаметр изделия: 60-140 мм

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1250x570x770 мм

Масса: 130 кг

Привод: ручной

СМОТРЕТЬ ВИДЕО

ГОФРОКОЛЕНО RM-165

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.7 мм

Время изготовления 1-го гофроколена: 60 сек

Диаметр изделия: 60-165 мм

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1550x570x870 мм

Масса: 170 кг

Привод: ручной

СМОТРЕТЬ ВИДЕО

ГОФРОКОЛЕНО RME-165

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.7 мм

Время изготовления 1-го гофроколена: 10-15 сек

Диаметр изделия: 60-165 мм

Мощность: от 1.5 кВт

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1050x460x850 мм

Масса: 420 кг

Привод: электромеханический

СМОТРЕТЬ ВИДЕО

ГОФРОКОЛЕНО RME-220

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.7 мм

Время изготовления 1-го гофроколена: 10-15 сек

Диаметр изделия: 60-220 мм

Мощность: от 2.2 кВт

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1350x670x1060 мм

Масса: 580 кг

Привод: электромеханический

СМОТРЕТЬ ВИДЕО

ГОФРОКОЛЕНО RME-265

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.7 мм

Время изготовления 1-го гофроколена: 10-15 сек

Диаметр изделия: 60-265 мм

Мощность: от 2.2 кВт

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1700x900x1100 мм

Масса: 610 кг

Привод: электромеханический

СМОТРЕТЬ ВИДЕО

ГОФРОКОЛЕНО RME-315

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.7 мм

Время изготовления 1-го гофроколена: 10-15 сек

Диаметр изделия: 80-315 мм

Мощность: от 2.2 кВт

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1700x900x1100 мм

Масса: 800 кг

Привод: электромеханический

СМОТРЕТЬ ВИДЕО

ГОФРОКОЛЕНО RME-600

Максимальная толщина стального листа (σв < 400 МПа): 0.3-0.7 мм

Время изготовления 1-го гофроколена: 10-15 сек

Диаметр изделия: 80-600 мм

Мощность: от 2.2 кВт

Количество матриц в комплекте: 4 шт

Габариты (ДхШхВ): 1700x900x1100 мм

Масса: 950 кг

Привод: электромеханический

СМОТРЕТЬ ВИДЕО

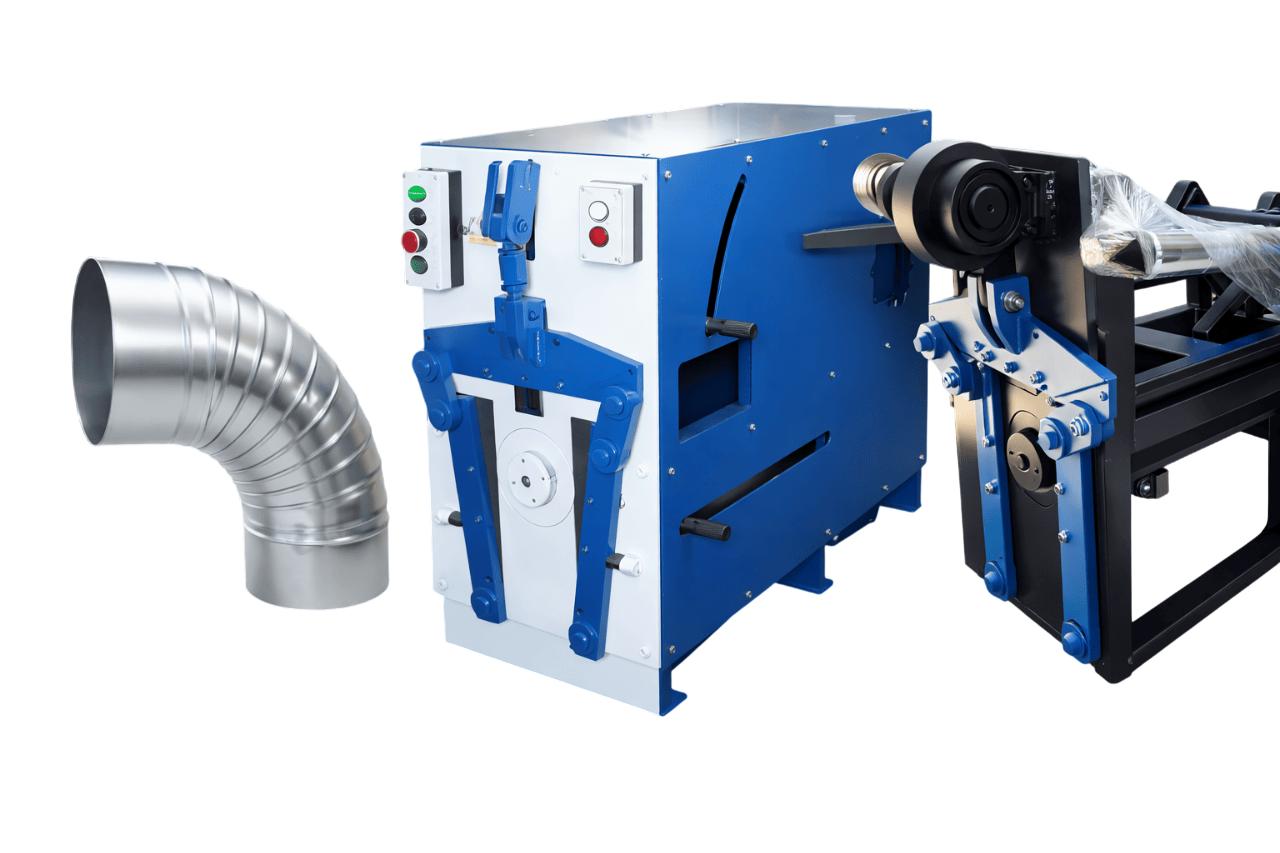

Новая модернизация станка

Посмотрите видео!

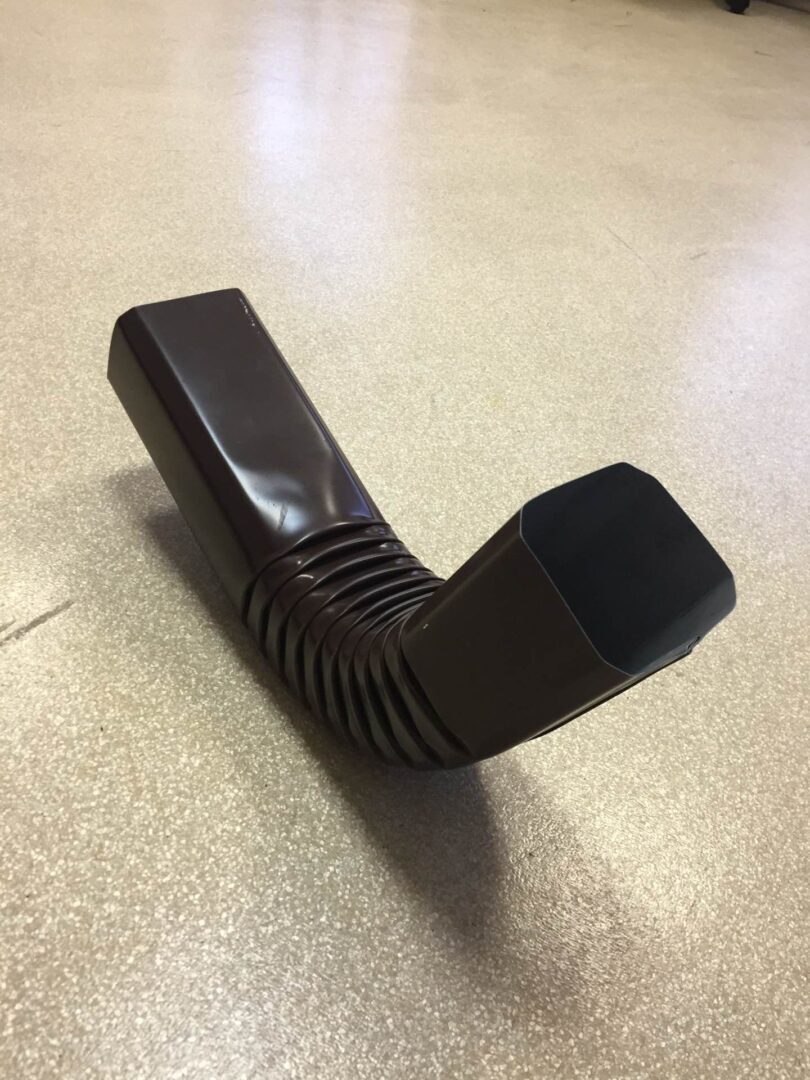

Гнем квадратный отвод

Посмотрите видео!

Гнем прямоугольный воздуховод

Посмотрите видео!

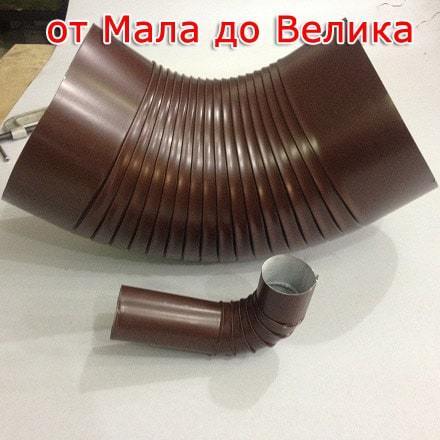

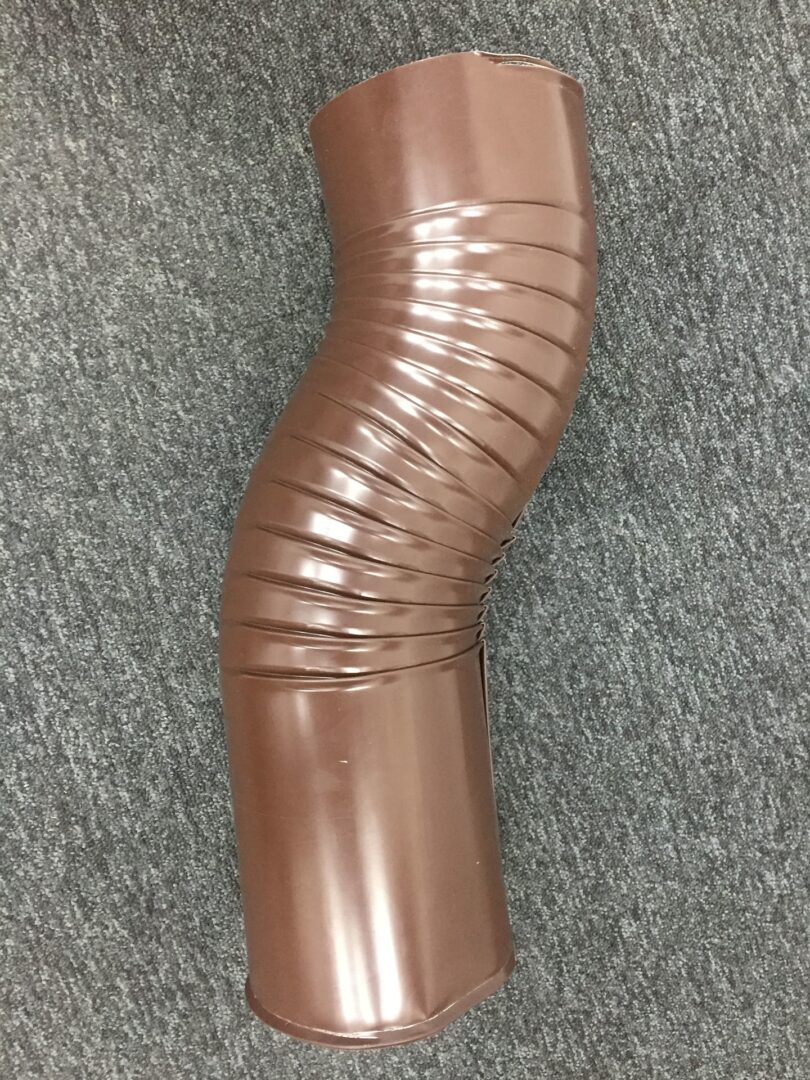

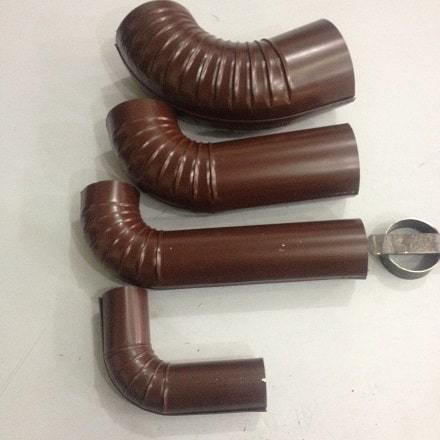

Примеры готовых гофроотводов

Посмотрите видео отзывы от клиентов!

По Вашему запросу мы можем предоставить номера клиентов и названия компаний! Часто перед покупкой клиент запрашивает контакты тех кто уже покупал данные станки, чтобы приехать к ним и лично убедиться в качестве нашего оборудования!

Гофроколено RME-130 (Киргизия)

Гофроколено RME-130

Гофроколено RME-150

Комплект станков (Казахстан)

Комплект станков (Казахстан)

Гофроколено RME-200 (Москва)

Гофроколено RME-265

(Трехгорный)

Гофроколено RME-220

(г.Грозный)

Все наше оборудование Вы можете приобрести в лизинг на особых условиях!

Подробности по бесплатному номеру 8(800)551-23-10, либо заполните форму заявки мы пришлем предложение на Вашу почту.

Заполните простую форму ниже прямо сейчас и получите спец предложение по лизингу!

Имя
Номер телефона *
Электронная почта *

Параметры любого оборудования, можно изменить по Вашим индивидуальным требованиям.

Вы можете изменить рабочую длину, толщину металла, крепление станка: струбциной или выполнить его на стойке.

Комплект оборудования

для производства водосточных систем, вентиляции и воздуховодов

 В наличии!  Отгрузка за 1 день любой транспортной компанией

по России и СНГ!
